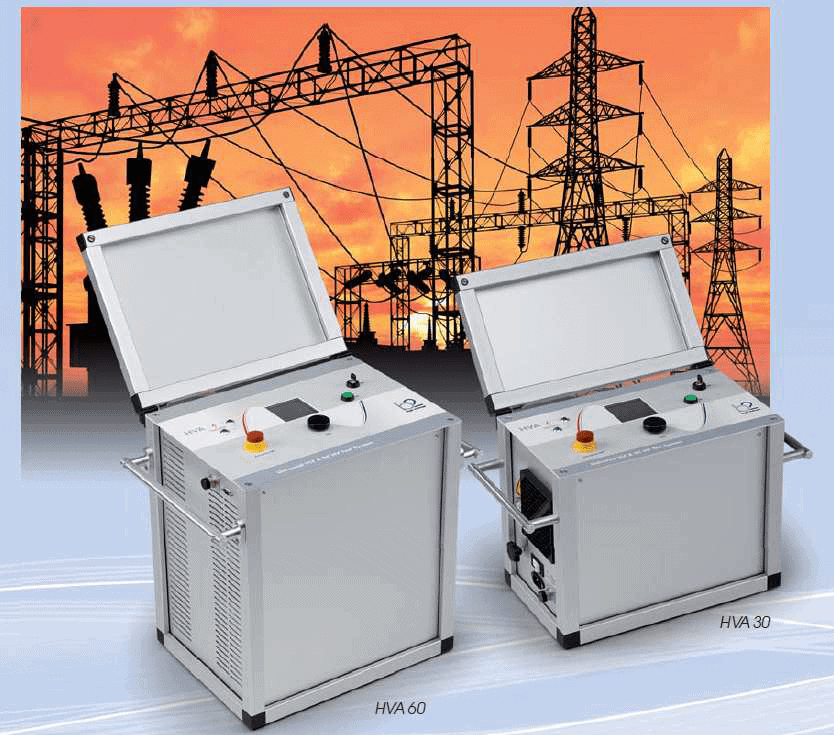

Badania odbiorcze kabli SN wraz z próbą napięciową VLF 0,1 Hz, pomiarem wyładowań niezupełnych (WNZ) i tangensem delta (TD)

Gdzie wykonujemy próby napięciowe i badania kabli SN

Próby napięciowe kabli średniego napięcia realizujemy dla zakładów energetycznych, firm wykonawczych oraz inwestorów infrastruktury elektroenergetycznej na terenie całego kraju. Najczęściej wykonujemy pomiary w Tarnobrzegu, Stalowej Woli, Mielcu i Dębicy oraz na inwestycjach energetycznych w Rzeszowie i Krośnie.

Obsługujemy również projekty elektroenergetyczne w największych ośrodkach miejskich w Polsce, takich jak Warszawa, Kraków, Wrocław, Poznań, Gdańsk, Szczecin, Łódź, Lublin, Katowice, Kielce, Białystok, Olsztyn, Opole, Bydgoszcz, Toruń, Gorzów Wielkopolski i Zielona Góra. Dzięki mobilnemu zapleczu pomiarowemu jesteśmy w stanie wykonywać diagnostykę kabli SN oraz próby napięciowe niezależnie od lokalizacji inwestycji.

W ramach prac wykonujemy badania odbiorcze kabli SN, pomiary napięciem VLF oraz pomiary kabli VLF 0,1 Hz. Prowadzimy również pełną diagnostykę kabli SN, obejmującą pomiar wyładowań niezupełnych WNZ kabli SN oraz pomiar strat dielektrycznych tangens delta kabli SN, co pozwala ocenić stan izolacji kabla i ryzyko wystąpienia awarii.

Najczęstsze pytania (FAQ)

Jaka jest różnica między próbą VLF a tradycyjną próbą napięcia stałego DC?

Próba DC była przez dziesięciolecia standardem dla kabli papierowo-olejowych. Dla kabli z izolacją XLPE okazała się jednak nieodpowiednia — napięcie stałe powoduje gromadzenie ładunku przestrzennego w izolacji polimerowej, co może prowadzić do przebicia kabla, który w normalnych warunkach eksploatacyjnych pracowałby bez zarzutu. Normy PN-HD 620/621 i IEC 60502-2 jednoznacznie rekomendują VLF jako metodę próbowania kabli XLPE. VLF nie indukuje ładunku przestrzennego, jest bezpieczna dla izolacji i daje wiarygodny obraz jej wytrzymałości.

Czy badania odbiorcze są obowiązkowe dla nowych kabli SN?

Tak — operatorzy sieci dystrybucyjnych (OSD) wymagają protokołów z badań odbiorczych jako warunku przyjęcia linii kablowej do eksploatacji. Wymóg ten wynika również z norm budowy i eksploatacji urządzeń elektroenergetycznych. Inwestorzy prywatni (zakłady przemysłowe, deweloperzy) coraz powszechniej włączają badania odbiorcze do warunków odbioru technicznego robót kablowych — są one najtańszym zabezpieczeniem przed kosztownymi awariami w okresie gwarancyjnym.

Czy można wykonać diagnostykę WNZ na kablu już eksploatowanym?

Tak — diagnostyka WNZ i pomiar tangensa delta są równie szeroko stosowane dla kabli eksploatowanych w ramach diagnostyki predykcyjnej. Badanie pozwala ocenić aktualny stan izolacji i oszacować pozostały czas bezpiecznej eksploatacji. Jest szczególnie zalecane dla kabli starszych niż 15–20 lat, kabli leżących w trasach zawilgoconych lub po zdarzeniach mechanicznych (prace w pobliżu kabla, przeciążenia termiczne).

Co oznacza wynik WNZ podany w pikokuluombach (pC)?

Pikokuluomb (pC) to jednostka ładunku elektrycznego wyładowania niezupełnego. Im wyższy poziom WNZ w pC, tym większe uszkodzenie izolacji w danym miejscu. Dla kabli SN z izolacją XLPE przyjmuje się, że poziomy WNZ poniżej 50 pC są akceptowalne, wartości 50–200 pC wskazują na defekty wymagające obserwacji, a powyżej 200 pC kabel powinien zostać zakwalifikowany do naprawy lub wymiany uszkodzonego elementu (np. mufy). Ocena zawsze uwzględnia napięcie, przy którym WNZ wystepują, oraz ich lokalizację na mapie.

Czym jest napięcie PDIV i PDEV i co mówi o stanie kabla?

PDIV (Partial Discharge Inception Voltage) to napięcie, przy którym w izolacji pojawiają się pierwsze wyładowania niezupełne. PDEV (Partial Discharge Extinction Voltage) to napięcie, przy którym wyładowania zanikają po obniżeniu napięcia. Im bliżej napięcia roboczego wypada PDIV, tym poważniejszy jest stan izolacji. Duża różnica między PDIV a PDEV (szeroka histereza) wskazuje na głębokie uszkodzenie izolacji. Obie wartości są rejestrowane automatycznie przez oprogramowanie B2 Suite i umieszczane w protokole.

Ile trwa badanie i co wpływa na jego czas?

Czas badania zależy przede wszystkim od długości i liczby faz kabla oraz zakresu pomiarów. Sama próba napięciowa VLF trwa 60 minut na fazę — dla kabla trójżyłowego to minimum 3 godziny samego próbowania. Doliczyć należy czas przygotowania zestawu pomiarowego, wykonania pomiarów TD i WNZ oraz sporządzenia protokołów. Typowe badanie odbiorcze jednego odcinka kablowego trwa od 4 do 8 godzin. Dla obiektów z wieloma odcinkami prace planowane są na kilka dni.

Czy próba VLF może uszkodzić kabel?

Próba VLF-sinus zgodna z PN-HD 620/621 jest zaprojektowana tak, aby nie pogłębiać istniejących uszkodzeń ani nie powodować nowych. Stosowane napięcie 3xUo i czas 60 minut są normowo zdefiniowane właśnie pod kątem bezpieczeństwa dla izolacji XLPE. Jeżeli kabel wytrzymuje próbę, izolacja jest zdrowa i nie doznała żadnego uszczerbku. Jeżeli nastąpi przeskok, oznacza to, że kabel miał wadę już przed badaniem i wymagałby naprawy niezależnie od próbowania.

Czy pomiary WNZ i tangens delta mogą być wykonywane jednocześnie?

Tak — i to jest jedna z kluczowych zalet stosowanej technologii. Równoległe wykonywanie WNZ i TD skraca czas diagnostyki, a co ważniejsze, nie wymaga wielokrotnego przykładania napięcia do kabla. Każde dodatkowe przyłożenie napięcia na kabel z istniejącym defektem może pogłębić uszkodzenie. Jednoczesny pomiar minimalizuje to ryzyko i pozwala uzyskać kompletny obraz stanu izolacji w jednej sesji pomiarowej.

Co zawiera protokół z badania i czy spełnia wymagania OSD?

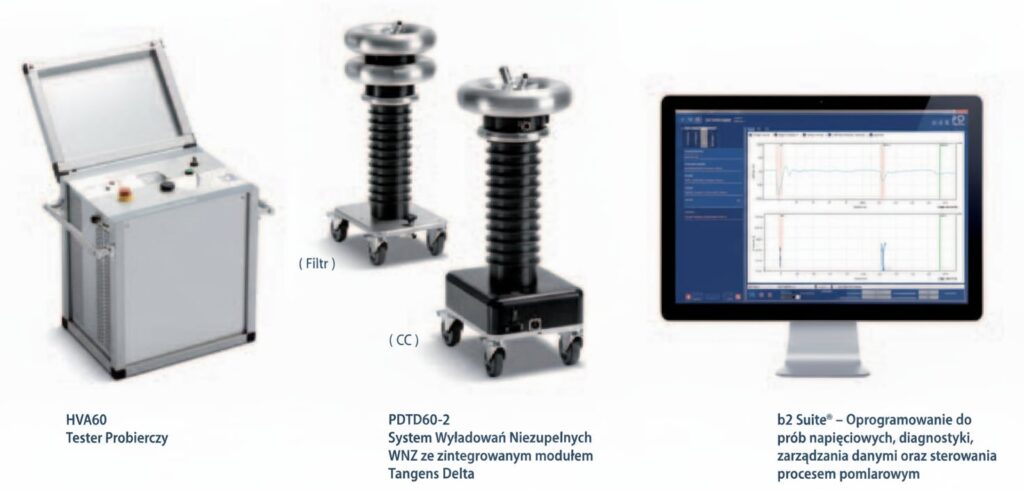

Protokół generowany w oprogramowaniu B2 Suite zawiera: dane identyfikacyjne kabla i trasy (typ, długość, napięcie znamionowe, data układania), parametry napięcia próbnego (napięcie, częstotliwość, czas), wyniki wszystkich siedmiu pomiarów z wartościami liczbowymi i ocenami dopuszczalności, mapy WNZ z lokalizacją defektów, wykresy TD z zaznaczonymi wartościami granicznymi, ocenę ogólną stanu izolacji oraz podpis uprawnionego diagnosty. Format protokołów jest zgodny z wymaganiami głównych OSD działających na rynku polskim.

Dla jakich napięć i typów kabli wykonujecie badania?

Badania wykonujemy dla kabli SN w zakresie napięć 6 kV, 15 kV i 30 kV. Specjalizujemy się w kablach z izolacją XLPE, w tym kablu typu XRUHAKXS — ekranowanym, z powłoką aluminiową i pancerzem. Metoda VLF 0,1 Hz nie jest odpowiednia dla kabli papierowo-olejowych (PIKC, OAAS) — dla tych typów stosuje się odrębne procedury. W razie wątpliwości co do kwalifikacji kabla do metody VLF prosimy o kontakt przed zleceniem badań.
